샤오미 무선 선풍기 1세대 배터리 리필 1부

5년 전쯤 샤오미 무선선풍기를 구매하였다. 모든 무선 제품이 그러하듯이 배터리 수명이 다되면 유선 제품으로 전락하기 마련이다.

그래서 그 동안 유선으로 사용하던 선풍기에 배터리를 리필해 다시 무선으로 사용하고자 한다.

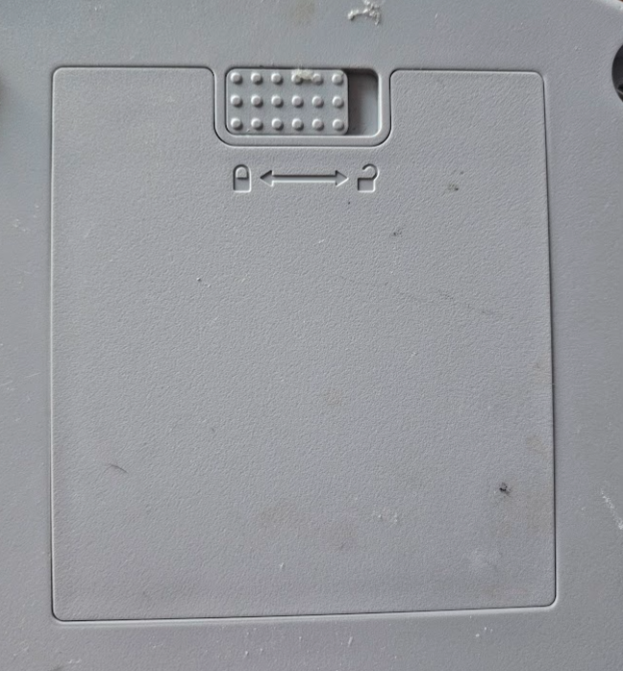

선풍기 바닥의 덮개를 열면 배터리가 나온다. 쉽게 분리가 된다.

제원확인

방전 전압이 12 볼트로 되어 있다.

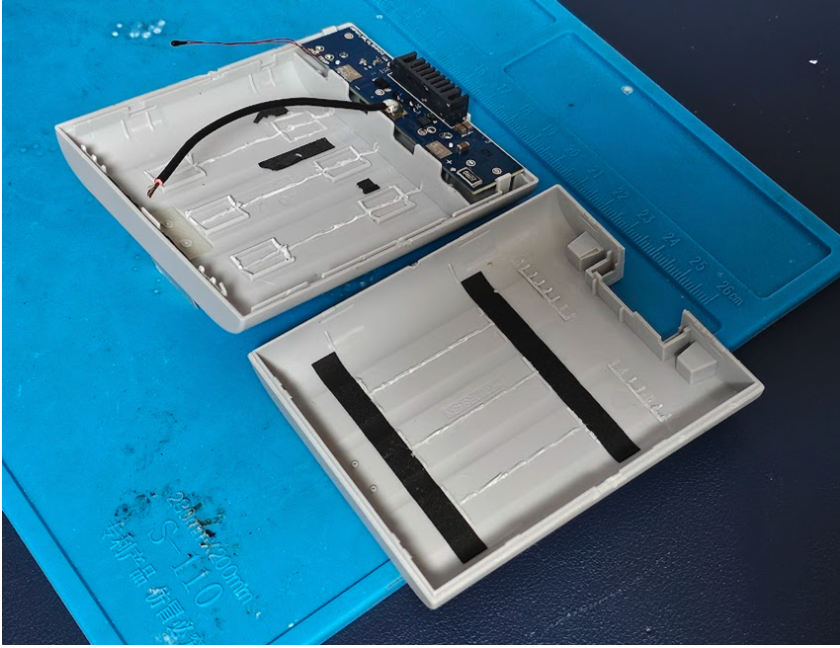

덮개를 열어 배터리 구성을 확인해보면 2s2p로 8v로 구성되어 있다. 그런데 저 PCM기판에서 12볼트로 승압해서 선풍기에 공급하고 있다.

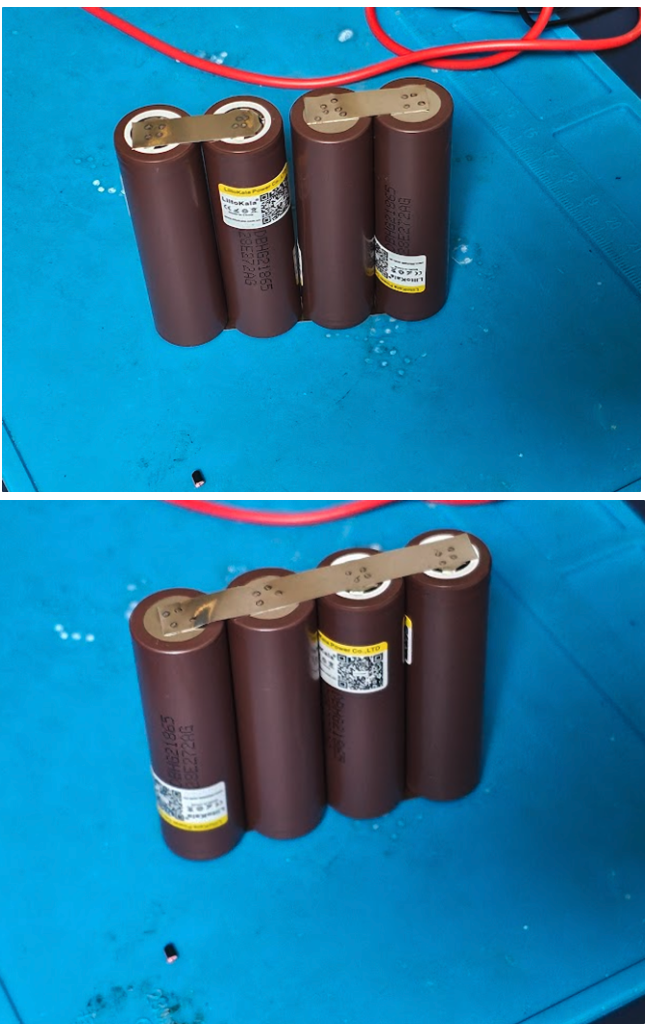

스폿 용접

니켈 플레이트로 스폿 용접을 해주고 BMS 보드에도 연결을 해준다.

배터리 전압은 7.2볼트로 정상이므로 배터리 덮개를 닫아준다.

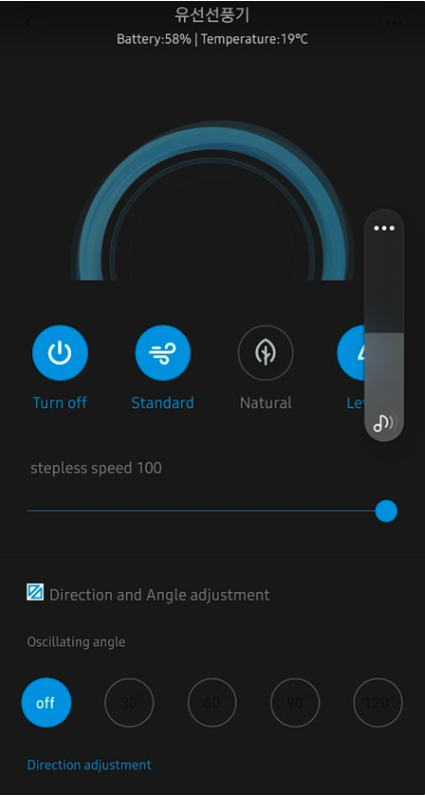

테스트를 해보니 배터리 잔량이 58%로 뜨고 무선으로 정상 작동한다.





3일 정도 사용하고 나니 배터리가 정상적으로 작동하지 않는다.

처음 배터리를 리필 했을 때 보드의 오른쪽 구석에서 발열이 조금 있었는데 뭔가 보드에 문제가 있는 듯 하다.

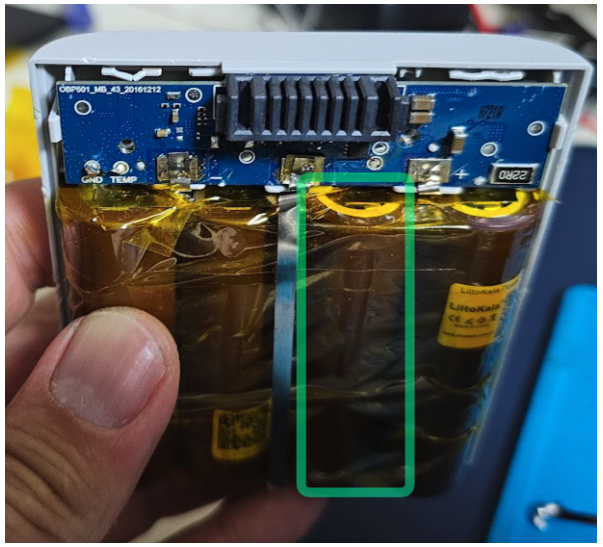

네모 박스가 발열이 발생하는 부분이다.

배터리를 뜯어서 확인해보니 오른쪽 두번째 배터리가 사망했다.

밸런스 충전기로 충전해보아도 나머지 3개는 충전이 되는데 1개는 충전조차 되지 않는 상황이다.

사망한 배터리. 전압은 0.23이 나온다.

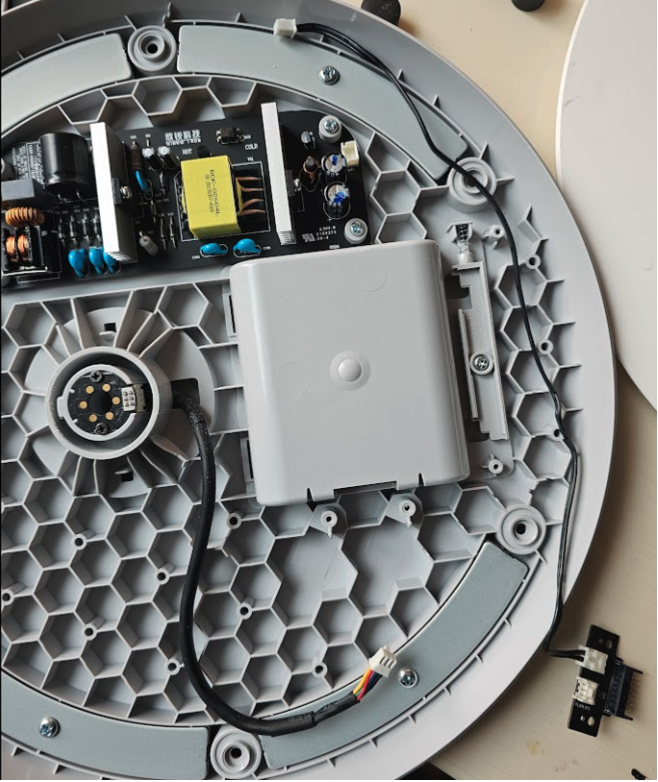

그래서 기존 배터리의 BMS보드는 사용하기 어려울 것 같아 선풍기의 하판을 뜯었다.

구조를 확인해보면 220볼트의 전압이 들어와서 메인 기판에서 12v 출력으로 바뀌어 오른쪽 아래의 배터리 연결부분 기판으로 들어간다. 그리고 12v를 선풍기 가운데 부분으로 다시 흘려보내준다.

그래서 3s2p로 회로를 구성해서 12v를 만들어줘서 선풍기에 전원을 공급하고자 한다.

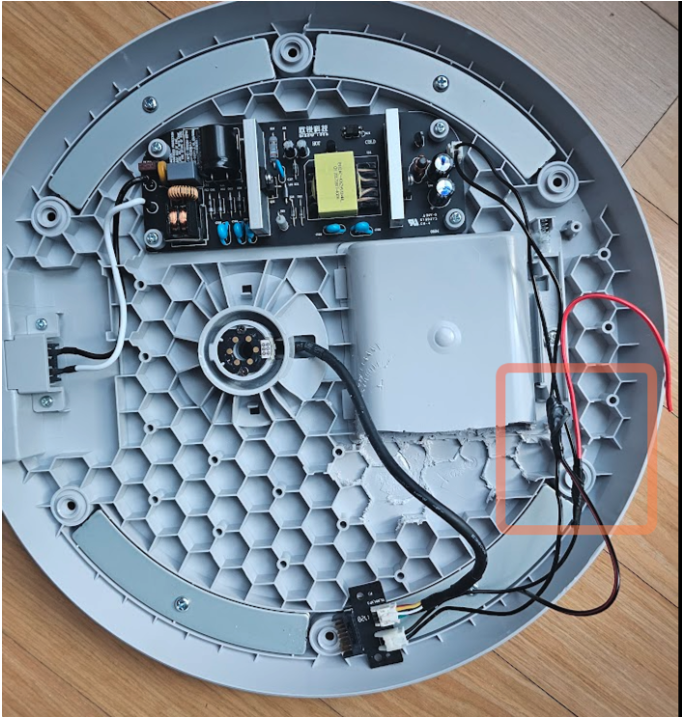

먼저 12v 공급 전선의 가운데를 잘라서 배터리를 연결할 +, - 전선을 분기해준다.

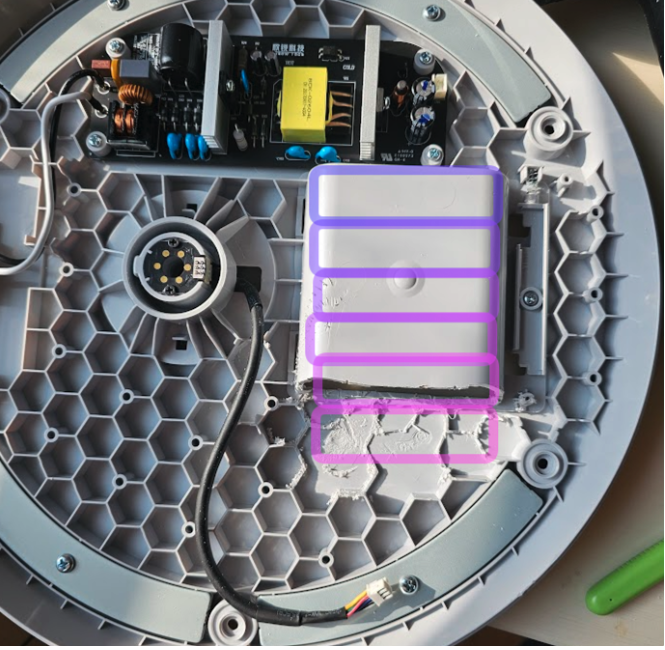

기존의 배터리 공간을 활용해 총 6개의 배터리를 집어 넣어야해서 플라스틱을 잘라서 가공해준다.

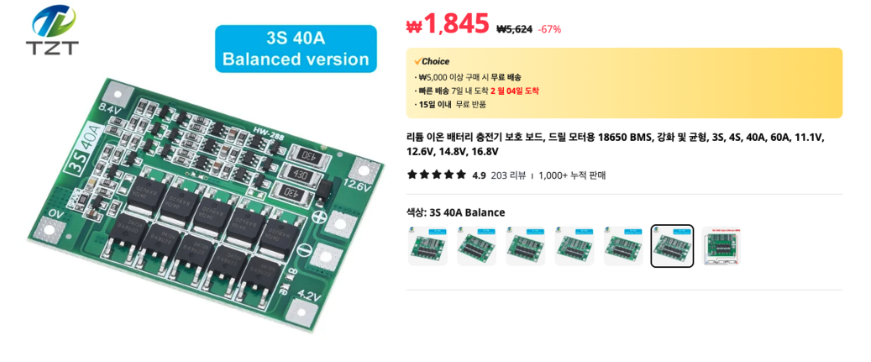

BMS 구입

https://s.click.aliexpress.com/e/_DmmMNiV

0.48US $ 92% OFF|3S/4S 40A 60A Li ion Lithium Battery Charger Protection Board 18650 BMS For Drill Motor 11.1V 12.6V/14.8V 16.8

3S BMS를 알리에서 구매해준다.

BMS가 도착하면 나머지 작업을 해서 배터리 리필을 마무리할 예정이다.

3S 12볼트로 구성하면 배터리 효율이 더 좋아질 것으로 생각된다. 선풍기 사용시간도 더 늘어날 것이다.

그리고 아마 배터리 잔량은 체크가 되지 않을 듯 하다.
