샤오미 무선 선풍기 배터리 제작 2부

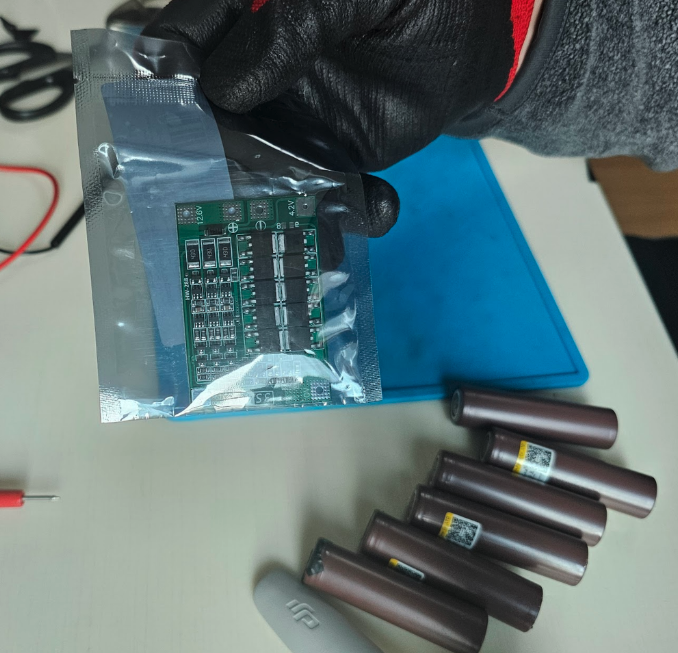

주문한 BMS가 4일만에 도착했다.

알리에서 주문했는데 중국산이 아니라 국산일지도 모르겠단 생각이 드는 배송 속도다.

https://s.click.aliexpress.com/e/_DmGKGwp

0.48US $ 92% OFF|3S/4S 40A 60A Li ion Lithium Battery Charger Protection Board 18650 BMS For Drill Motor 11.1V 12.6V/14.8V 16.8

12V, 3S 2P로 제작할 예정이므로 3S BMS 보드를 선택했다.

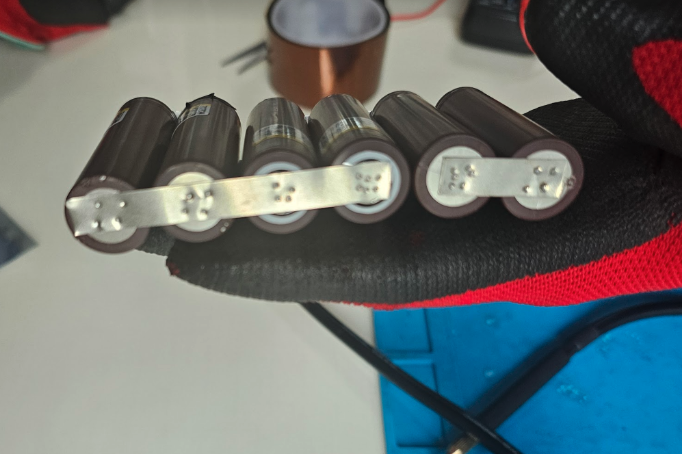

6개의 배터리를 스폿 용접한다.

선풍기 하판의 원래 배터리 자리에 구멍을 뚫어 놓았는데 잘 맞게 들어가는지 확인해 본다.

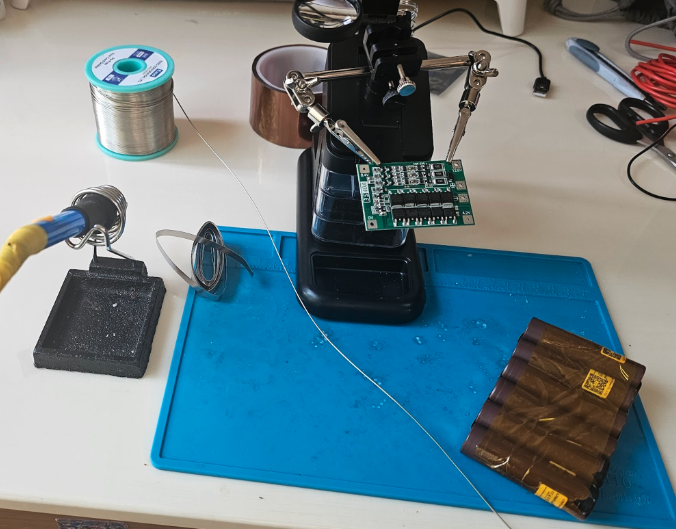

BMS 보드와 배터리를 연결할 준비(납땜)를 한다.

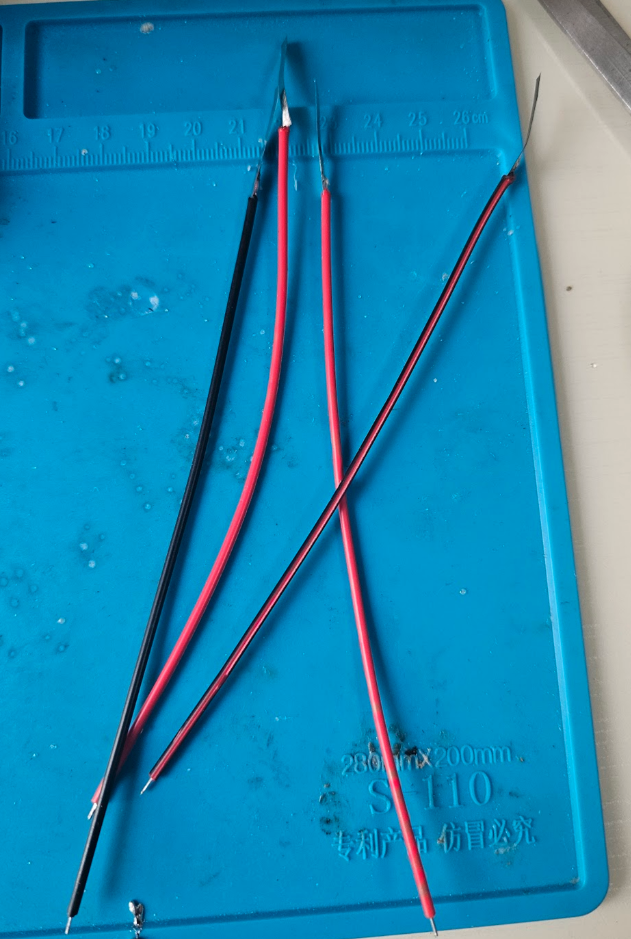

밸런스 차징 포인트에 연결해줄 전선을 준비한다. 배터리의 니켈판에 직접 용접을 하기가 매우 어렵다. 니켈판에 납이 잘 안착되지 않고, 배터리 과열로 인해 화재가 발생할 수 있기 때문에 전선에 짧은 니켈판을 납땜해서 붙여준다. 니켈판만 있을 경우에 납을 충분히 먹이고 세게 눌러서 납을 묻히면 납이 쉽게 잘 안착된다.

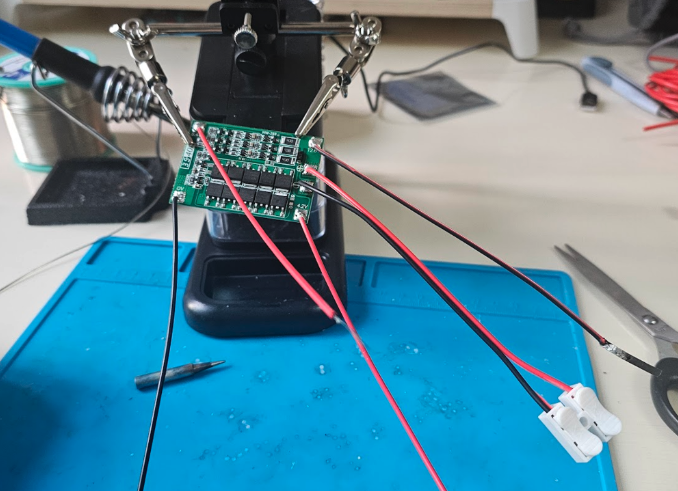

BMS에 모든 전선을 연결해준다.

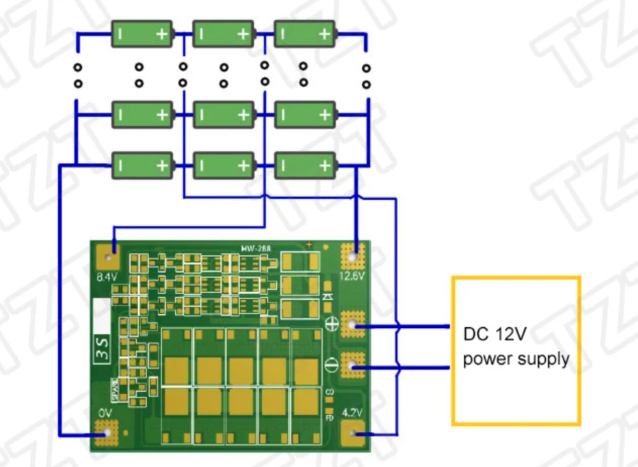

업체에서 제공하는 회로도는 위와 같다.

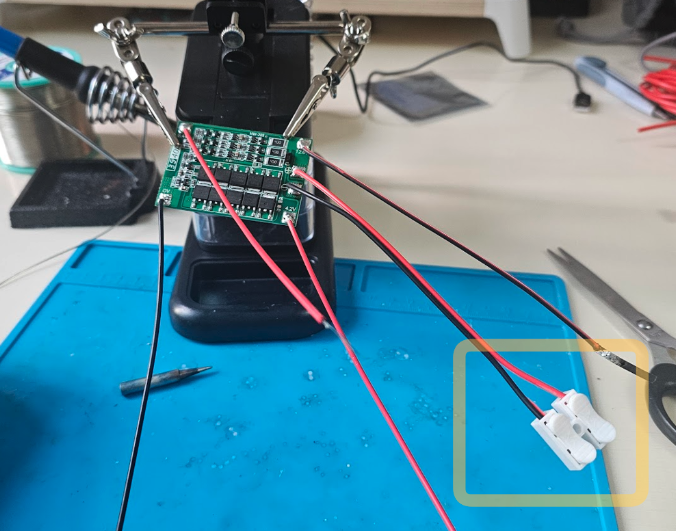

선풍기의 12V 입력선과 쉽게 연결하기 위해 커넥터를 사용하였다. 등기구 연결할 때 많이 사용하는 것인데 전압도 전류량도 많지 않기 때문에 활용이 가능하다.

배터리에 연결 후 전압을 측정해보니 11.55가 나왔다. 정상적인 수치이므로 선풍기에 배터리를 연결하면 된다.

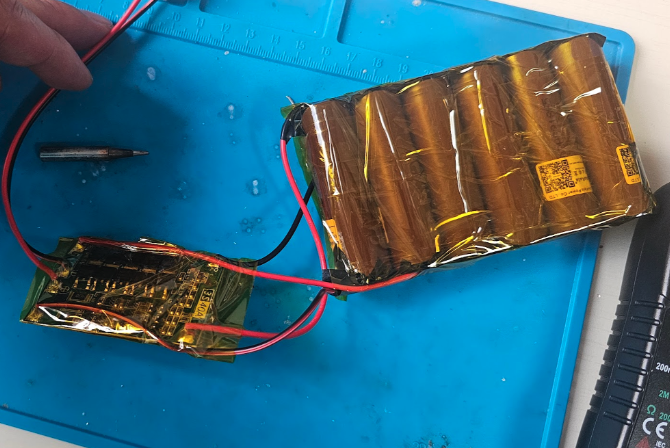

배터리를 넣기 전 내열테이프로 절연을 꼼꼼하게 해준다.

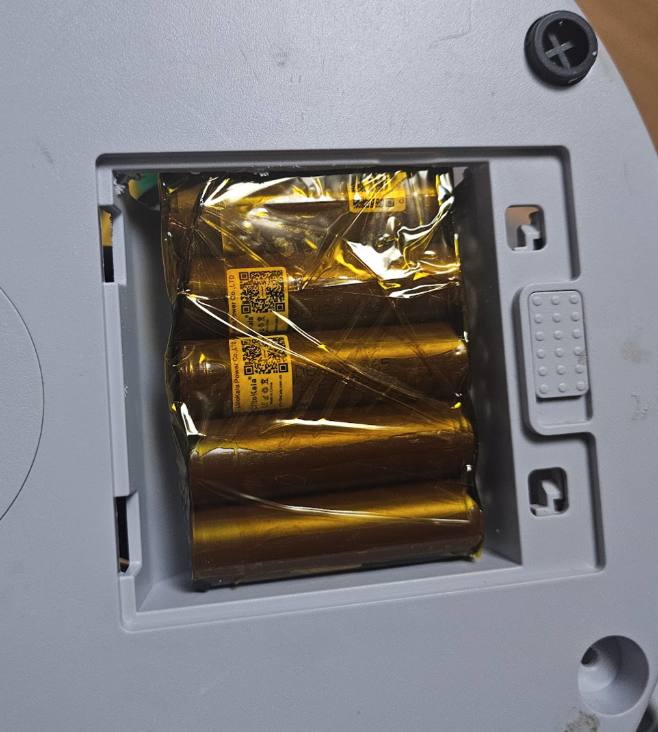

배터리를 집어 넣고 선풍기의 12V라인에 연결해 준다.

조립을 하기 전에 정상 작동하는지 테스트를 해 본다.

정상 작동하므로 덮개를 닫고 마무리를 한다.

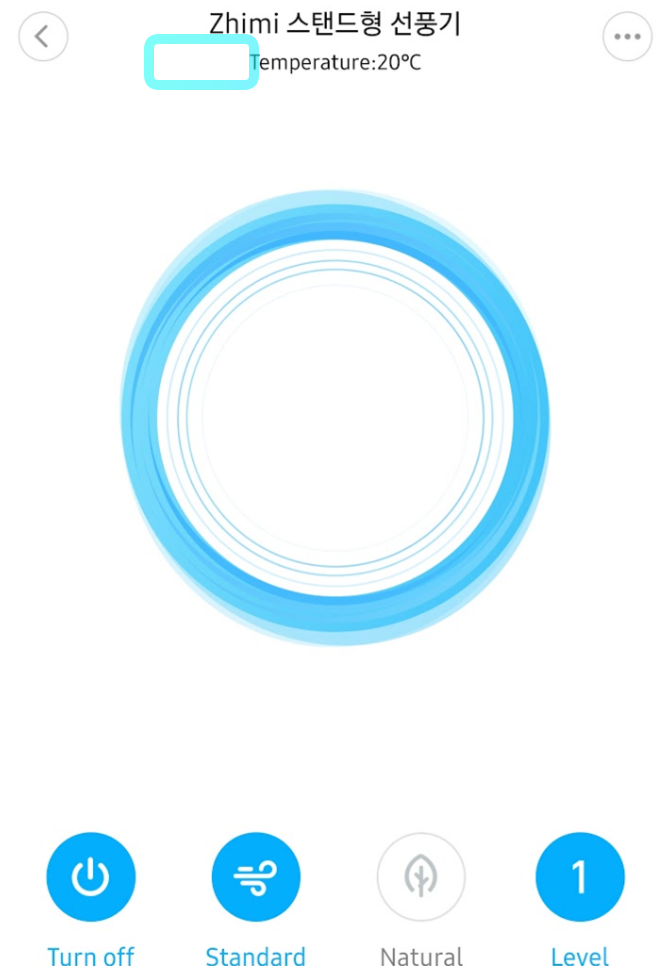

예상했던대로 위 그림의 파란 박스 부분에 표시되던 배터리 잔량은 표시가 되지 않는다.

무선 성능을 확인해보기 위해 2시간 정도 충전을 한 뒤에 무선 모드로 작동을 시켜 보았다.

최대풍속으로 55분정도 가동하자 배터리 컷 오프가 일어났다. 무선 모드의 작동시간이 만족스러운 편은 아니었다.

그리고 배터리의 잔량을 볼 수 없어 매우 답답했다.

https://ko.aliexpress.com/item/1005005237959240.html?spm=a2g0o.order_list.order_list_main.27.2a80140fngC0wz&gatewayAdapt=glo2kor

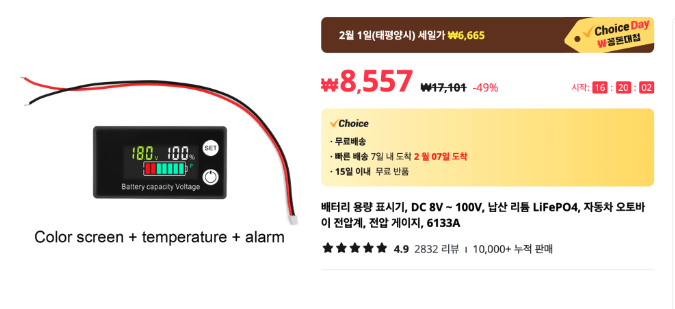

1303.0₩ 92% OFF|배터리 용량 표시기, DC 8V ~ 100V, 납산 리튬 LiFePO4, 자동차 오토바이 전압계, 전압 게

그래서 선풍기에 배터리 용량 표시기를 장착하려고 주문을 했다.

https://s.click.aliexpress.com/e/_DE9LUXj

0.48US $ 91% OFF|Multi Cell 2S 3S 4S Type C To 8.4V 12.6V 16.8V Step Up Boost LiPo Polymer Li Ion Charger 7.4V 11.1V 14.8V 18650

그리고 C type 5V 충전선으로 12.6V를 충전할 수 있는 보드를 추가하여 보조배터리로 선풍기의 내장배터리를 충전할 수 있도록 업그레이드하고자 한다.

배터리 용량 표시기와 C type 충전기를 만들면 대용량 배터리를 활용해 캠핑 시에 정말 유용하게 사용할 수 있을 것 같다.

부품이 도착하면 바로 작업해야겠다!
